Подъемная платформа для людей с ограниченными возможностями может быть реализована как вертикальные и наклонные подъемники, которые принципиально отличаются траекторией движения и конструктивным исполнением. Вертикальные системы перемещают платформу строго по вертикали между разными уровнями, требуют выделения отдельного пространства под шахту и подходят для значительных высот подъема в многоэтажных зданиях. Наклонные подъемники устанавливаются вдоль существующих лестниц, занимают меньше площади и требуют меньших инвестиций в монтаж, что делает их целесообразными для частного сектора и объектов с умеренным перепадом высот. Технические параметры, стоимость внедрения, условия эксплуатации и нормативные требования определяют пригодность каждого типа оборудования для конкретной ситуации.
Конструктивные особенности вертикальных подъемников
Вертикальный подъемник представляет собой платформу, которая перемещается строго по вертикали между разными уровнями. Конструкция состоит из несущей рамы, направляющих элементов, приводного механизма и собственно платформы с ограждением. Принцип работы похож на обычный лифт, однако оборудование адаптировано под нужды пользователей инвалидных колясок.
Эти подъемники для инвалидов устанавливают там, где нужно преодолеть значительную высоту при условии ограниченного горизонтального пространства. Типичная высота подъема составляет от 0,5 до 6 метров, хотя существуют модели с большей высотой. Платформа имеет размеры приблизительно 1000×1400 мм, что достаточно для размещения инвалидной коляски с пользователем.
Привод может быть гидравлическим или электромеханическим. Гидравлические системы обеспечивают плавный ход и выдерживают большие нагрузки, но требуют регулярного технического обслуживания. Электромеханические варианты проще в эксплуатации, имеют более низкий уровень шума, однако их грузоподъемность ограничена до 300-350 кг. Скорость движения обычно составляет 0,1-0,15 м/с, что обеспечивает безопасное и комфортное перемещение.
Установка вертикального оборудования требует подготовки места: устройства фундамента или усиления перекрытия, монтажа несущей конструкции, подведения электропитания мощностью от 2 до 5 кВт в зависимости от модели. Монтажные работы занимают от трех до семи рабочих дней в зависимости от сложности объекта.
Принцип работы наклонных подъемников

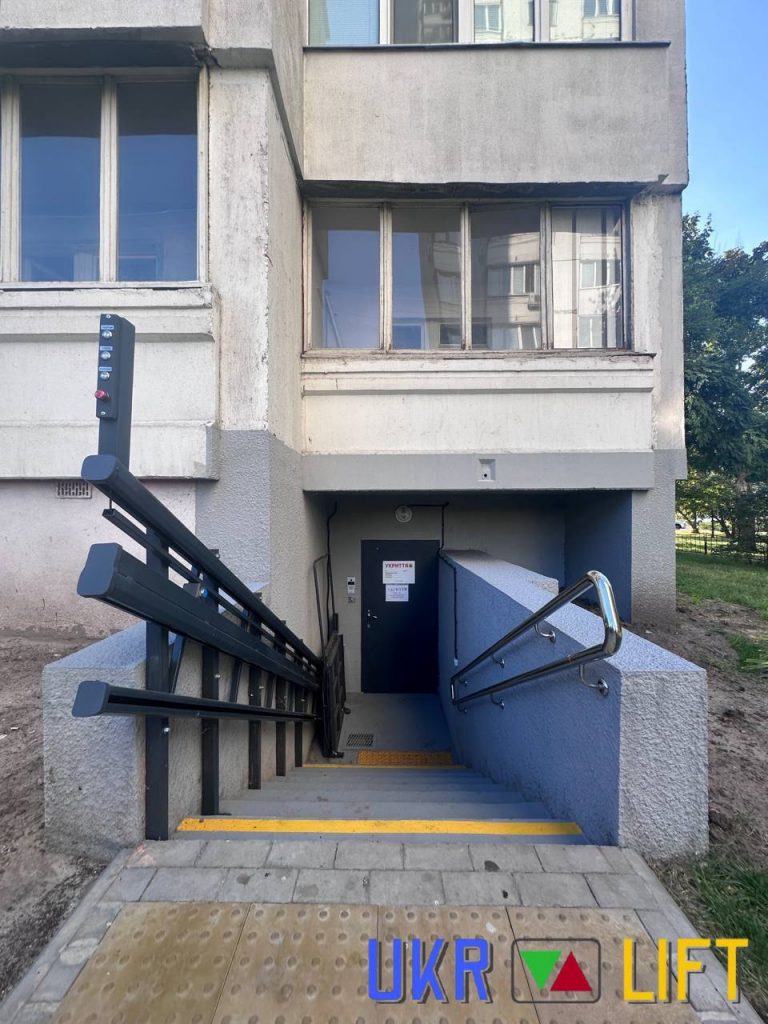

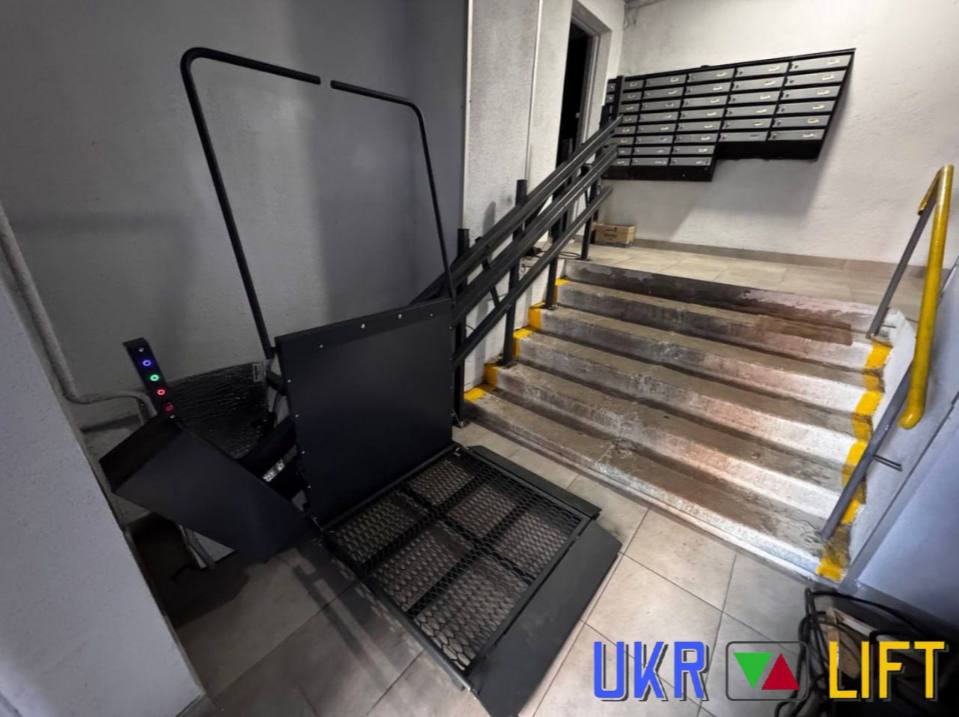

Наклонный подъемник представляет собой платформу, которая движется вдоль действующего лестничного марша по специально установленным направляющим. Конструкция включает направляющие рейки, платформу с механизмом подъема и системы безопасности. Оборудование монтируется сбоку от лестницы, обычно вдоль стены или перил.
Основное отличие заключается в траектории движения: платформа перемещается под углом, повторяя наклон лестницы. Это позволяет сохранить существующую архитектуру здания без существенных перестроек. Лестница остается полностью функциональной для других пользователей, а подъемная платформа в нерабочем состоянии складывается или отводится в сторону, занимая минимум пространства.
Привод обычно электрический, питание осуществляется через аккумуляторные батареи, которые подзаряжаются от сети. Такая система обеспечивает автономную работу даже в случае отключения электроэнергии. Грузоподъемность составляет 200-300 кг, скорость движения — 0,08-0,12 м/с. Более низкая скорость по сравнению с вертикальными моделями обусловлена требованиями безопасности при движении по наклонной поверхности.
Длина марша может составлять от 2 до 15 метров по прямой линии. Для поворотных лестниц существуют специальные модели с криволинейными направляющими, однако их стоимость выше из-за индивидуального изготовления. Монтаж занимает два-четыре рабочих дня в зависимости от длины марша и особенностей крепления.
Вертикальные и наклонные подъемники: сравнение технических характеристик
- Грузоподъемность вертикальных моделей составляет 250-400 кг, что позволяет перевозить пользователя коляски вместе с сопровождающим. Наклонные варианты рассчитаны на 200-300 кг, чего достаточно для одного пользователя с коляской. Разница обусловлена конструктивными особенностями и требованиями к устойчивости на наклонной поверхности.
- По скорости работы вертикальные лифты для инвалидов имеют преимущество: преодоление высоты одного этажа занимает 20-30 секунд. Наклонные модели работают медленнее из-за необходимости обеспечения стабильности на наклоне. Время подъема на тот же этаж составляет 40-60 секунд. Однако эта разница несущественна для повседневного использования.
- Габаритные размеры платформ приблизительно одинаковые: 1000-1400 мм по длине и 800-1000 мм по ширине. Вертикальные модели требуют дополнительного пространства для шахты или ограждения. А наклонные используют уже имеющееся пространство лестниц. Это делает последние более компактными в случае ограниченной площади помещения.
- Энергопотребление вертикальных подъемников составляет 2-5 кВт в зависимости от типа привода и грузоподъемности. Наклонные варианты потребляют меньше: 1-2 кВт, поскольку работают от аккумуляторов и имеют меньший привод. Это можно учитывать при планировании эксплуатационных расходов.
Вертикальные и наклонные подъемники: сферы применения
- Вертикальные подъемники целесообразно устанавливать в многоэтажных жилых домах, административных зданиях, медицинских учреждениях, учебных заведениях. Они оптимальны там, где высота подъема превышает три метра, а горизонтальное пространство ограничено. Типичное место установки — подъезды, холлы, коридоры с возможностью выделения отдельной зоны под шахту. Общественные здания с интенсивным посещением — торговые центры, вокзалы, аэропорты — обычно выбирают вертикальные решения из-за более высокой пропускной способности и скорости работы. В таких местах оборудование может использоваться десятки раз в день разными людьми.
- Наклонные модели находят применение в частных домах, коттеджах, таунхаусах, небольших офисных помещениях. Они подходят для лестничных маршей длиной до 15 метров с высотой подъема до 4 метров. Оборудование устанавливают как внутри помещений, так и снаружи. У входных лестниц зданий, где невозможно устроить пандус из-за ограничения пространства или значительного перепада высот. Для объектов культурного наследия, где архитектурные изменения ограничены законодательством, наклонные подъемники для инвалидов становятся практически единственным вариантом создания доступности. Они не требуют перестройки несущих конструкций и могут быть демонтированы без существенного ущерба зданию.
Нормативные требования и стандарты безопасности
Вертикальные и наклонные подъемники должны соответствовать государственным строительным нормам и стандартам безопасности.
- Вертикальные подъемники оборудуют системой аварийного торможения, датчиками перегрузки, блокировкой дверей во время движения, аварийным освещением и связью. Ограждение платформы имеет высоту не менее 1100 мм. Двери или откидной барьер блокируются до полной остановки.
- Наклонные модели оснащают датчиками препятствий, которые автоматически останавливают движение при обнаружении объектов на пути. Платформа имеет противоскользящее покрытие, систему фиксации коляски, боковые ограждения высотой от 200 мм. Обязательным является наличие кнопки аварийной остановки, доступной пользователю во время движения.
Периодичность технического обслуживания устанавливается производителем, обычно это раз в шесть месяцев для вертикальных и раз в год для наклонных моделей. Обслуживание включает проверку механических узлов, электрических систем, датчиков безопасности, состояния ограждений и платформы. Работы выполняют сертифицированные специалисты с оформлением соответствующего протокола.
Нагрузочные испытания проводят после установки и ежегодно во время эксплуатации. Подъемник для инвалидов должен выдерживать нагрузку на 25% больше номинальной грузоподъемности без повреждений и деформаций. Результаты испытаний фиксируются в паспорте оборудования.
Практические рекомендации по внедрению
Перед принятием решения необходимо провести техническое обследование объекта специалистами. Оценка включает измерения помещений, проверку несущей способности конструкций, анализ возможности подведения электропитания, определение оптимального места расположения оборудования.
Проектирование выполняют организации с соответствующей лицензией. Проект содержит техническое решение, схемы расположения, расчеты нагрузок, спецификацию оборудования. Согласование проекта с архитектурными и эксплуатационными службами обязательно для общественных зданий.
Установку осуществляют исключительно сертифицированные монтажные организации, которые имеют опыт работы с конкретным типом оборудования. После монтажа проводят наладку, испытания, обучение персонала или пользователей. Оборудование вводят в эксплуатацию после подписания соответствующего акта.
Дальнейшая эксплуатация предусматривает соблюдение графика технического обслуживания, ведение журнала использования и ремонтов, своевременное устранение неисправностей. Ответственность за исправное состояние оборудования несет собственник или руководитель организации, на балансе которой оно находится.
Обеспечение доступной среды для людей с ограниченными возможностями является не только технической задачей, но и ответственностью общества. Правильный выбор и качественная эксплуатация оборудования для преодоления архитектурных барьеров создает условия для полноценного участия всех граждан в общественной жизни.
