Підйомна платформа для людей з обмеженими можливостями може бути реалізована як вертикальні та похилі підйомники, які принципово відрізняються траєкторією руху та конструктивним виконанням. Вертикальні системи переміщують платформу строго по вертикалі між різними рівнями, потребують виділення окремого простору під шахту та підходять для значних висот підйому в багатоповерхових будівлях. Похилі підйомники встановлюються вздовж наявних сходів, займають менше площі та вимагають менших інвестицій у монтаж, що робить їх доцільними для приватного сектору та об’єктів з помірним перепадом висот. Технічні параметри, вартість впровадження, умови експлуатації та нормативні вимоги визначають придатність кожного типу обладнання для конкретної ситуації.
Конструктивні особливості вертикальних підйомників
Вертикальний підйомник являє собою платформу, що переміщується строго по вертикалі між різними рівнями. Конструкція складається з несної рами, спрямовувальних елементів, приводного механізму та власне платформи з огородженням. Принцип роботи схожий на звичайний ліфт, проте обладнання адаптоване під потреби користувачів інвалідних візків.
Ці підйомники для інвалідів встановлюють там, де потрібно подолати значну висоту за умови обмеженого горизонтального простору. Типова висота підйому становить від 0,5 до 6 метрів, хоча існують моделі з більшою висотою. Платформа має розміри приблизно 1000×1400 мм, що достатньо для розміщення інвалідного візка з користувачем.
Привод може бути гідравлічним або електромеханічним. Гідравлічні системи забезпечують плавний хід та витримують більші навантаження, але потребують регулярного технічного обслуговування. Електромеханічні варіанти простіші в експлуатації, мають нижчий рівень шуму, проте їхня вантажність обмежена до 300-350 кг. Швидкість руху зазвичай становить 0,1-0,15 м/с, що забезпечує безпечне та комфортне переміщення.
Встановлення вертикального обладнання вимагає підготовки місця: влаштування фундаменту або підсилення перекриття, монтажу несної конструкції, підведення електроживлення потужністю від 2 до 5 кВт залежно від моделі. Монтажні роботи займають від трьох до семи робочих днів залежно від складності об’єкта.
Принцип роботи похилих підйомників

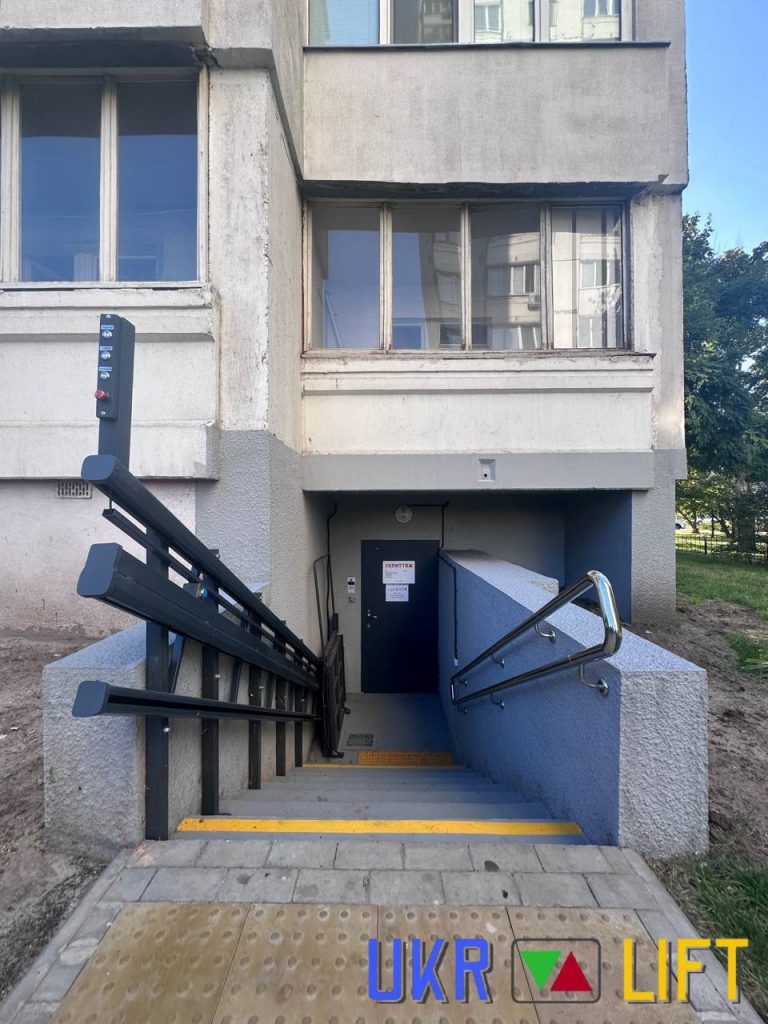

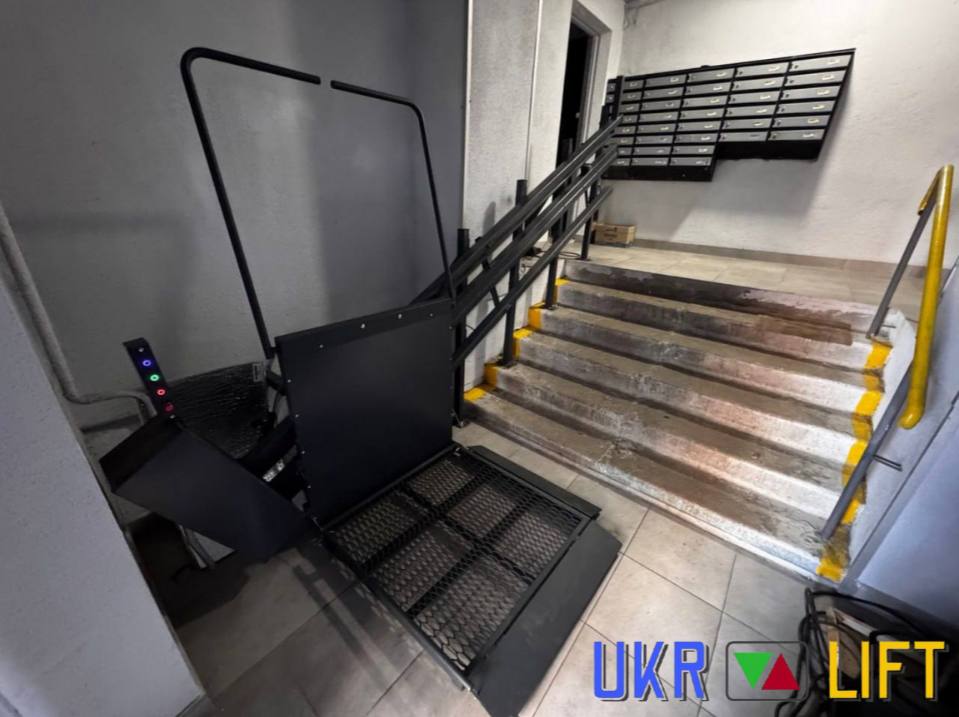

Похилий підйомник являє собою платформу, що рухається вздовж чинного сходового маршу по спеціально встановлених напрямних. Конструкція включає спрямовувальні рейки, платформу з механізмом підйому та системи безпеки. Обладнання монтується збоку від сходів, зазвичай уздовж стіни або поручнів.

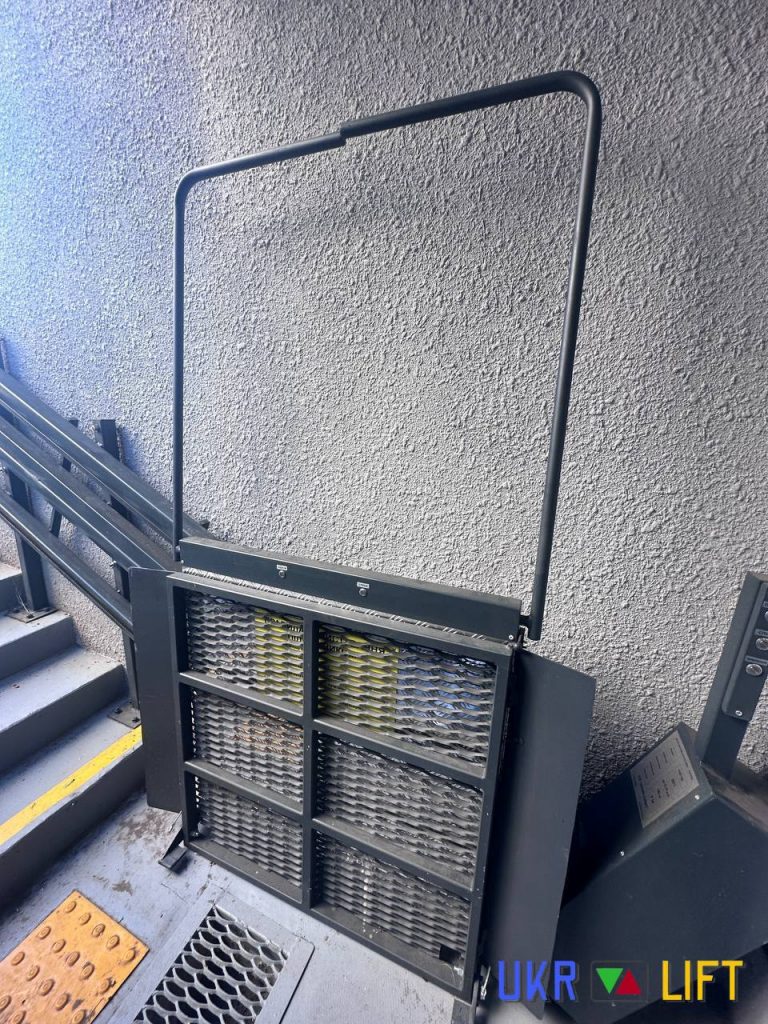

Основна відмінність полягає у траєкторії руху: платформа переміщується під кутом, повторюючи нахил сходів. Це дозволяє зберегти наявну архітектуру будівлі без суттєвих перебудов. Сходи залишаються повністю функціональними для інших користувачів, а підйомна платформа у неробочому стані складається або відводиться убік, займаючи мінімум простору.
Привод зазвичай електричний, живлення здійснюється через акумуляторні батареї, що підзаряджаються від мережі. Така система забезпечує автономну роботу навіть у разі відключення електроенергії. Вантажність становить 200-300 кг, швидкість руху — 0,08-0,12 м/с. Нижча швидкість порівняно з вертикальними моделями обумовлена вимогами безпеки при русі по нахиленій поверхні.
Довжина маршу може становити від 2 до 15 метрів по прямій лінії. Для поворотних сходів існують спеціальні моделі з криволінійними напрямними, проте їхня вартість вища через індивідуальне виготовлення. Монтаж займає два-чотири робочі дні залежно від довжини маршу та особливостей кріплення.
Вертикальні та похилі підйомники: порівняння технічних характеристик
- Вантажність вертикальних моделей становить 250-400 кг, що дозволяє перевозити користувача візка разом із супровідником. Похилі варіанти розраховані на 200-300 кг, чого достатньо для одного користувача з візком. Різниця обумовлена конструктивними особливостями та вимогами до стійкості на нахиленій поверхні.
- За швидкістю роботи вертикальні ліфти для інвалідів мають перевагу: подолання висоти одного поверху займає 20-30 секунд. Похилі моделі працюють повільніше через необхідність забезпечення стабільності на нахилі, час підйому на той самий поверх становить 40-60 секунд. Однак ця різниця несуттєва для повсякденного використання.
- Габаритні розміри платформ приблизно однакові: 1000-1400 мм по довжині та 800-1000 мм по ширині. Вертикальні моделі потребують додаткового простору для шахти або огородження, тоді як похилі використовують вже наявний простір сходів. Це робить останні компактнішими у разі обмеженої площі приміщення.
- Енергоспоживання вертикальних підйомників становить 2-5 кВт залежно від типу приводу та вантажності. Похилі варіанти споживають менше: 1-2 кВт, оскільки працюють від акумуляторів та мають менший привід. Це можна враховувати при плануванні експлуатаційних витрат.
Вертикальні та похилі підйомники: сфери застосування
- Вертикальні підйомники доцільно встановлювати у багатоповерхових житлових будинках, адміністративних будівлях, медичних закладах, навчальних установах. Вони оптимальні там, де висота підйому перевищує три метри, а горизонтальний простір обмежений. Типове місце встановлення — під’їзди, холи, коридори з можливістю виділення окремої зони під шахту. Громадські будівлі з інтенсивним відвідуванням — торгові центри, вокзали, аеропорти — зазвичай обирають вертикальні рішення через вищу пропускну здатність та швидкість роботи. У таких місцях обладнання може використовуватися десятки разів на день різними людьми.
- Похилі моделі знаходять застосування у приватних будинках, котеджах, таунхаусах, невеликих офісних приміщеннях. Вони підходять для сходових маршів довжиною до 15 метрів з висотою підйому до 4 метрів. Обладнання встановлюють як усередині приміщень, так і зовні — біля вхідних сходів будівель, де неможливо влаштувати пандус через обмеження простору або значний перепад висот. Для об’єктів культурної спадщини, де архітектурні зміни обмежені законодавством, похилі підйомники для інвалідів стають практично єдиним варіантом створення доступності. Вони не потребують перебудови несних конструкцій та можуть бути демонтовані без суттєвої шкоди будівлі.
Нормативні вимоги та стандарти безпеки
Обидва типи обладнання повинні відповідати державним будівельним нормам та стандартам безпеки.
- Вертикальні підйомники обладнують системою аварійного гальмування, датчиками перевантаження, блокуванням дверей під час руху, аварійним освітленням та зв’язком. Огородження платформи має висоту не менше 1100 мм, двері або відкидний бар’єр блокуються до повної зупинки.
- Похилі моделі оснащують датчиками перешкод, що автоматично зупиняють рух при виявленні об’єктів на шляху. Платформа має протиковзне покриття, систему фіксації візка, бічні огородження висотою від 200 мм. Обов’язковою є наявність кнопки аварійної зупинки, доступної користувачеві під час руху.
Періодичність технічного обслуговування встановлюється виробником, зазвичай це раз на шість місяців для вертикальних та раз на рік для похилих моделей. Обслуговування включає перевірку механічних вузлів, електричних систем, датчиків безпеки, стану огороджень та платформи. Роботи виконують сертифіковані спеціалісти з оформленням відповідного протоколу.
Навантажувальні випробування проводять після встановлення та щорічно під час експлуатації. Підйомник для інвалідів повинен витримувати навантаження на 25% більше номінальної вантажності без пошкоджень та деформацій. Результати випробувань фіксуються в паспорті обладнання.
Практичні рекомендації щодо впровадження
Перед прийняттям рішення необхідно провести технічне обстеження об’єкта спеціалістами. Оцінка включає виміри приміщень, перевірку несної здатності конструкцій, аналіз можливості підведення електроживлення, визначення оптимального місця розташування обладнання.
Проєктування виконують організації з відповідною ліцензією. Проєкт містить технічне рішення, схеми розташування, розрахунки навантажень, специфікацію обладнання. Погодження проєкту з архітектурними та експлуатаційними службами обов’язкове для громадських будівель.
Встановлення здійснюють виключно сертифіковані монтажні організації, які мають досвід роботи з конкретним типом обладнання. Після монтажу проводять налагодження, випробування, навчання персоналу або користувачів. Обладнання вводять в експлуатацію після підписання відповідного акту.
Подальша експлуатація передбачає дотримання графіка технічного обслуговування, ведення журналу використання та ремонтів, своєчасне усунення несправностей. Відповідальність за справний стан обладнання несе власник або керівник організації, на балансі якої воно перебуває.
Забезпечення доступного середовища для людей з обмеженими можливостями є не лише технічним завданням, але й відповідальністю суспільства. Правильний вибір та якісна експлуатація обладнання для подолання архітектурних бар’єрів створює умови для повноцінної участі всіх громадян у суспільному житті.
